屬性劃分：

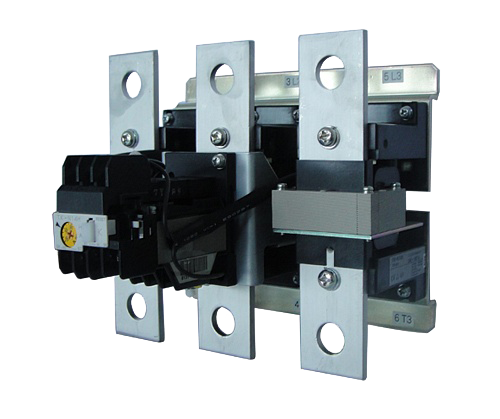

熱過載繼電器 >> 獨(dú)立安裝型
| TK-N14H | ||||
| 主回路特性 | ||||
| 整定電流范圍（A）及代號 | U | 240-360 | ||
| V | 300-450 | |||
| W | 400-600 | |||
| 最大功耗(VA/極) | 13 | |||
| 耐振動 | 10～55Hz 15m/s2 | |||
| 抗沖擊 | 50m/s2 | |||
| 防護(hù)等級 | IP2X | |||
| 輔助觸頭布置 | 1NO1NC | |||
| 輔助觸頭最小工作電壓電流 | DC5V/3mA | |||
| TK-N14H | |||
| 接線能力 | |||
| 導(dǎo)線連接方式 | 壓接端子連接型 | ||
| 主回路 | |||
| 多股線、多股軟線 | mm2 | 50～300 | |
| 壓接端子的最大寬度 | mm | 51 | |
| 端子螺釘尺寸 | M16 | ||
| 緊固扭矩 | N·m | 75～100 | |
| 輔助回路 | |||
| 單芯線、多股線 （直接連接） | 1根 | mm2 | 0.75～2.5 |
| 2根 | mm2 | 0.75～1.5 | |
| 2根 | mm2 | 1.5～2.5 | |
| 多股線、多股軟線(壓接端子連接） | mm2 | 0.75～2.5 | |
| 壓接端子最大寬度 | mm | 7.7 | |
| 端子螺釘尺寸 | M3.5 | ||
| 緊固扭矩 | N·m | 0.8～1 | |
| TK-N14H | ||
| 可選用附件 | ||
| 釋放再扣按鈕 | SZ-R1 | |
| SZ-R2 | ||
| SZ-R3 | ||
| 脫扣指示器 | SZ-L100 | 額定電壓:AC100-110V 50/60Hz |
| SZ-L200 | 額定電壓:AC220-230V 50/60Hz | |
