屬性劃分：
交流接觸器 >> 標準型 >> 板式結構 >> 直流操作型

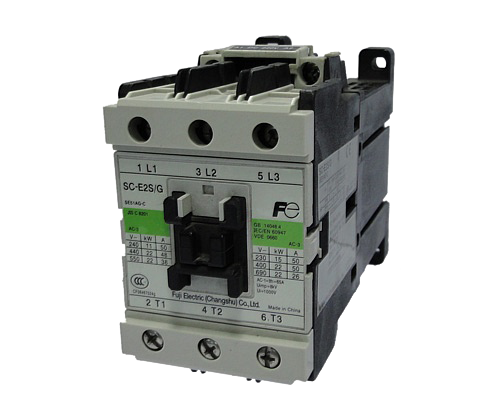

| SC-E1P/G | SC-E2P/G | SC-E2SP/G | ||||
| 主回路特性 | ||||||
| 額定工作電流Ie(A) | AC-3 | 220/230V | 32 | 40 | 50 | |
| 380/400V | 32 | 40 | 50 | |||
| 660/690V | 15 | 19 | 26 | |||
| AC-1 | ≤400V | 50 | 60 | 65 | ||
| 約定發熱電流Ith(A) | 50 | 60 | 65 | |||
| 額定控制功率Pe(kW) | AC-3 | 220/230V | 7.5 | 11 | 15 | |
| 380/400V | 15 | 18.5 | 22 | |||
| 660/690V | 11 | 15 | 22 | |||
| 額定工作電壓Ue(V) | AC220/230V,AC380/400V,AC660/690V | |||||
| 額定絕緣電壓Ui(V) | 1000 | |||||
| 額定沖擊耐受電壓Uimp(V) | 8000 | |||||
| 機械壽命(萬次)AC-3380/400V | 1500 | 1500 | 1500 | |||
| 電氣壽命(萬次)AC-3380/400V | 150 | 150 | 150 | |||
| 操作頻率(AC-3)(次/小時) | 1200 | 1200 | 1500 | |||
| 飛弧距離 | 2 | |||||
| 防護等級 | IP2X | |||||
| 耐振動 | 10～55Hz15m/s2 | |||||
| 耐沖擊 | 50m/s2 | |||||
| SC-E1P/G | SC-E2P/G | SC-E2SP/G | ||||
| 控制線圈特性 | ||||||
| 動作電壓范圍 | 吸合 | 0.85～1.1Us | ||||
| 釋放 | 0.1～0.75Us | |||||
| 電磁鐵容量(VA) | 吸合 | 9 | ||||
| 釋放 | 9 | |||||
| 時間常數(ms) | 60 | |||||
| 動作時間 | 線圈ON～主觸頭ON | 40～50 | ||||
| 線圈OFF～主觸頭OFF | 8～17 | |||||
| SC-E1P/G | SC-E2P/G | SC-E2SP/G | ||||
| 接線能力 | ||||||
| 主回路 | ||||||
| 板式結構(直接連接) | 單芯線、多股線 | 1根 | mm2 | 0.75～6 | ||
| 2根 | mm2 | 0.75～1.5 | ||||
| 2根 | mm2 | 1.5～4 | ||||
| 2根 | mm2 | 4～6 | ||||
| 多股軟線(帶有套管) | 1根 | mm2 | 0.75～4 | |||
| 2根 | mm2 | 0.75～1.5 | ||||
| 2根 | mm2 | 1.5～4 | ||||
| 板式結構(壓接端子連接) | 多股線、多股軟線 | mm2 | 0.75～25 | |||
| 壓接端子的最大寬度 | mm | 12.4 | ||||
| 端子螺釘尺寸 | M5 | |||||
| 緊固扭矩 | N·m | 2～2.5 | ||||
| 控制回路、輔助回路 | ||||||
| 單芯線、多股線（直接連接） | 1根 | mm2 | 0.75～2.5 | |||
| 2根 | mm2 | 0.75～1.5 | ||||
| 2根 | mm2 | 1.5～2.5 | ||||
| 多股線、多股軟線（壓接端子連接） | mm2 | 0.75～2.5 | ||||
| 壓接端子最大寬度 | mm | 7.7 | ||||
| 端子螺釘尺寸 | M3.5 | |||||
| 緊固扭矩 | N·m | 0.8～1 | ||||
| SC-E1P/G | SC-E2P/G | SC-E2SP/G | ||||
| 可選用附件 | ||||||
| 輔助觸頭單元 | 頂裝 | SZ-A40 | 觸頭布置：4NO | 最大安裝數：1 | ||
| SZ-A31 | 觸頭布置：3NO1NC | 最大安裝數：1 | ||||
| SZ-A22 | 觸頭布置：2NO2NC | 最大安裝數：1 | ||||
| SZ-A20 | 觸頭布置：2NO | 最大安裝數：1 | ||||
| SZ-A11 | 觸頭布置：1NO1NC | 最大安裝數：1 | ||||
| SZ-A02 | 觸頭布置：2NC | 最大安裝數：1 | ||||
| 側裝 | SZ-AS1 | 觸頭布置：1NO1NC | 最大安裝數：2 | |||
| 主回路浪涌電壓抑制單元 | SZ-ZM3E | 內裝CR元件(3相電機，220/230V,0.1～15kW,頂裝) | ||||
| SZ-ZM4E | 內裝CR元件(3相電機，220/230V,0.1～15kW,側裝) | |||||
| 線圈浪涌電壓抑制單元 | SZ-Z31 | 內裝壓敏電阻：AC/DC24～48V | ||||
| SZ-Z32 | 內裝壓敏電阻：AC/DC100～250V | |||||
| SZ-Z33 | 內裝壓敏電阻：AC/DC380～440V | |||||
| SZ-Z34 | 內裝CR元件：AC24～48V | |||||
| SZ-Z35 | 內裝CR元件：AC100～250V | |||||
| 機械聯鎖單元 | SZ-RM | 可逆組裝用 | ||||
| 可逆接線連接件 | SZ-EPRWW2 | 可逆組裝用 | ||||
| 斷開延時釋放單元 | SZ-N1/GDE | 提供1～5s的延時 | ||||
| 三相并聯端子板 | SZ-SP3 | 阻性負載適用 | ||||
| 操作計數器 | SZ-J□ | 操作計數用 | ||||
| 熱過載繼電器 | TK-N2P | 電動機保護用 | ||||
