屬性劃分：
交流接觸器 >> 標準型 >> 板式結構 >> 交直流兩用型

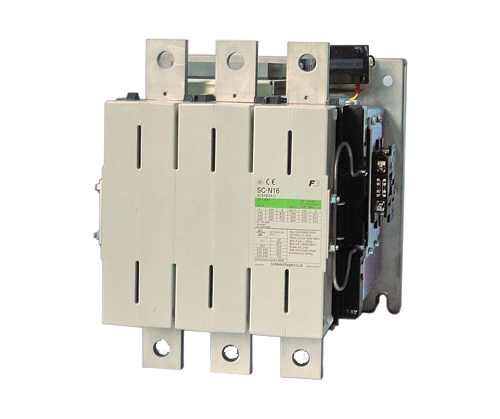

| SC-N14 | SC-N16 | ||||||
| 主回路特性 | |||||||
| 額定工作電流Ie(A) | AC-3 | 220/230V | 600 | 800 | |||
| 380/400V | 600 | 800 | |||||
| 660/690V | 600 | 630 | |||||
| AC-1 | ≤400V | 660 | 800 | ||||
| 約定發熱電流Ith(A) | 660 | 800 | |||||
| 額定控制功率Pe(kW) | AC-3 | 220/230V | 180 | 220 | |||
| 380/400V | 315 | 440 | |||||
| 660/690V | 480 | 500 | |||||
| 額定工作電壓Ue(V) | AC220/230V,AC380/400V,AC660/690V | ||||||
| 額定絕緣電壓Ui(V) | 1000 | ||||||
| 額定沖擊耐受電壓Uimp(V) | 8000 | ||||||
| 機械壽命(萬次)AC-3 380/400V | 250 | ||||||
| 電氣壽命(萬次)AC-3 380/400V | 25 | ||||||
| 操作頻率 (AC-3)(次/小時) | 1200 | ||||||
| 飛弧距離 (mm) | 50 | ||||||
| 防護等級 | IP0X | ||||||
| 耐振動 | 10～55Hz 15m/s2 | ||||||
| 耐沖擊 | 50m/s2 | ||||||
| SC-N14 | SC-N16 | ||||||
| 控制線圈特性 | |||||||
| 動作電壓范圍 | 吸合 | 0.85～1.1Us | |||||
| 釋放 | 0.2～0.75Us | ||||||
| 電磁鐵容量(VA) | 吸合 | 460 | |||||
| 釋放 | 11 | ||||||
| 功耗(W) | 7.8 | ||||||
| 動作時間(ms) | 線圈ON～主觸頭ON | 69～75 | |||||
| 線圈OFF～主觸頭OFF | 56～62 | ||||||
| SC-N14 | SC-N16 | ||||||
| 接線能力 | |||||||
| 主回路 | |||||||
| 多股線、多股軟線（使用壓接端子） | mm2 | 50～300 | 50～300 | ||||
| 壓接端子的最大寬度 | mm | 51 | 51 | ||||
| 端子螺釘尺寸 | M16 | M16 | |||||
| 緊固扭矩 | N·m | 75～100 | 75～100 | ||||
| 控制回路、輔助回路 | 線圈端子 | 輔助端子 | 線圈端子 | 輔助端子 | |||
| 單芯線、多股線 （直接連接） | 1根 | mm2 | 0.75～2.5 | 0.75～2.5 | 0.75～2.5 | 0.75～2.5 | |
| 2根 | mm2 | 0.75～1.5 | 0.75～1 | 0.75～1.5 | 0.75～1 | ||
| 2根 | mm2 | 1.5～2.5 | 1～1.5 | 1.5～2.5 | 1～1.5 | ||
| 2根 | mm2 | 1.5～2.5 | 1.5～2.5 | ||||
| 多股線、多股軟線（壓接端子連接） | mm2 | 0.75～2.5 | 0.75～2.5 | 0.75～2.5 | 0.75～2.5 | ||
| 壓接端子最大寬度 | mm | 7.9 | 9.9 | 7.9 | 9.9 | ||
| 端子螺釘尺寸 | M3.5 | M4 | M3.5 | M4 | |||
| 緊固扭矩 | N·m | 0.8～1 | 1.2～1.5 | 0.8～1 | 1.2～1.5 | ||
| SC-N14 | SC-N16 | |||||
| 可選用附件 | ||||||
| 輔助觸頭單元 | 側裝 | SZ-AS3H | SZ-AS3H | |||
| 觸頭布置：1NO1NC | 最大安裝數：4 | |||||
| 三相并聯端子板 | 阻性負載適用 | SZ-SP10 | SZ-SP11 | |||
| 斷開延時釋放單元 | 提供1～5s的延時 | SZ-N14/DE | — | |||
| 熱過載繼電器 | 電動機保護用 | TK-N14 | — | |||
