屬性劃分：
交流接觸器 >> 濕熱帶型接觸器

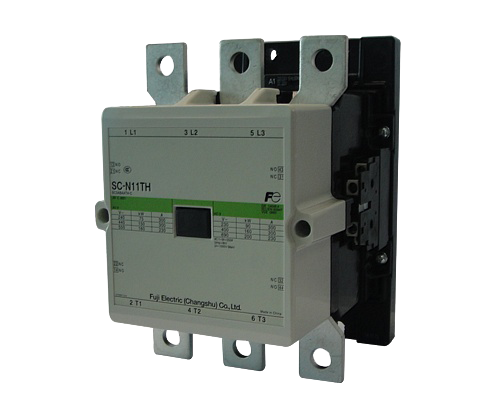

| SC-N11TH | SC-N12TH | ||||
| 主回路特性 | |||||
| 額定工作電流Ie(A) | AC-3 | 220/230V | 300 | 400 | |
| 380/400V | 300 | 400 | |||
| 660/690V | 230 | 360 | |||
| AC-1 | ≤400V | 350 | 450 | ||
| 約定發熱電流Ith(A) | 350 | 450 | |||
| 額定控制功率Pe(kW) | AC-3 | 220/230V | 90 | 120 | |
| 380/400V | 160 | 220 | |||
| 660/690V | 200 | 300 | |||
| 額定工作電壓Ue(V) | AC220/230V,AC380/400V,AC660/690V | ||||
| 額定絕緣電壓Ui(V) | 1000 | ||||
| 額定沖擊耐受電壓Uimp(V) | 8000 | ||||
| 機械壽命(萬次)AC-3 380/400V | 1000 | 1000 | |||
| 電氣壽命(萬次)AC-3 380/400V | 100 | 50 | |||
| 操作頻率 (AC-3)(次/小時) | 1200 | 1200 | |||
| 飛弧距離 (mm) | 2 | ||||
| 防護等級 | IP2X | ||||
| 耐振動 | 10～55Hz 15m/s2 | ||||
| 耐沖擊 | 50m/s2 | ||||
| SC-N11TH | SC-N12TH | ||||
| 控制線圈特性 | |||||
| 動作電壓范圍 | 吸合 | 0.85～1.1Us | |||
| 釋放 | 0.2～0.75Us | ||||
| 電磁鐵容量(VA) | 吸合 | 310 | |||
| 釋放 | 6.5 | ||||
| 功耗(W) | 5.6 | ||||
| 動作時間 | 線圈ON～主觸頭ON | 43～49 | |||
| 線圈OFF～主觸頭OFF | 41～47 | ||||
| SC-N11TH | SC-N12TH | ||||
| 接線能力 | |||||
| 主回路 | |||||
| 多股線、多股軟線（使用壓接端子） | mm2 | 2.5～300 | |||
| 壓接端子的最大寬度 | mm | 44.5 | |||
| 端子螺釘尺寸 | M12 | ||||
| 緊固扭矩 | N·m | 35～45 | |||
| 控制回路、輔助回路 | |||||
| 單芯線、多股線（直接連接） | 1根 | mm2 | 0.75～2.5 | ||
| 2根 | mm2 | 0.75～1.5 | |||
| 2根 | mm2 | 1.5～2.5 | |||
| 多股線、多股軟線（壓接端子連接） | mm2 | 0.75～2.5 | |||
| 壓接端子最大寬度 | mm | 7.7 | |||
| 端子螺釘尺寸 | M3.5 | ||||
| 緊固扭矩 | N·m | 0.8～1 | |||
