屬性劃分：

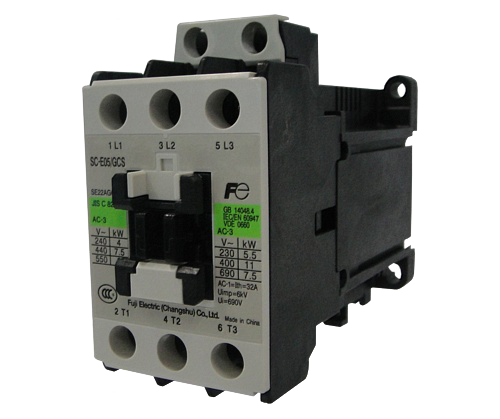

交流接觸器 >> 船用型接觸器
| SC-E02/GCS | SC-E03/GCS | SC-E04/GCS | SC-E05/GCS | |||
| 主回路特性 | ||||||
| 額定工作電流Ie(A) | AC-3 | 220/230V | 9 | 12 | 18 | 25 |
| 380/400V | 9 | 12 | 18 | 25 | ||
| 660/690V | 5 | 7 | 9 | 9 | ||
| AC-1 | ≤400V | 20 | 20 | 25 | 32 | |
| 約定發熱電流Ith(A) | 20 | 20 | 25 | 32 | ||
| 額定控制功率Pe(kW) | AC-3 | 220/230V | 2.2 | 3 | 4 | 5.5 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | ||
| 660/690V | 4 | 5.5 | 7.5 | 7.5 | ||
| 額定工作電壓Ue(V) | AC220/230V,AC380/400V,AC660/690V | |||||
| 額定絕緣電壓Ui(V) | 690 | |||||
| 額定沖擊耐受電壓Uimp(V) | 6000 | |||||
| 機械壽命(萬次)AC-3 380/400V | 1500 | 1500 | 1500 | 1500 | ||
| 電氣壽命(萬次)AC-3 380/400V | 200 | 150 | 150 | 150 | ||
| 操作頻率 (AC-3)(次/小時) | 1800 | 1800 | 1800 | 1200 | ||
| 飛弧距離 (mm) | 2 | |||||
| 防護等級 | IP2X | |||||
| 耐振動 | 10～55Hz 15m/s2 | |||||
| 耐沖擊 | 50m/s2 | |||||
| SC-E02/GCS | SC-E03/GCS | SC-E04/GCS | SC-E05/GCS | |||
| 控制線圈特性 | ||||||
| 動作電壓范圍 | 吸合 | 0.85～1.1Us | ||||
| 釋放 | 0.1～0.75Us | |||||
| 電磁鐵容量(VA) | 吸合 | 7 | ||||
| 釋放 | 7 | |||||
| 時間常數(ms) | 50 | |||||
| 動作時間(ms) | 線圈ON～主觸頭ON | 43～47 | ||||
| 線圈OFF～主觸頭OFF | 10～24 | |||||
| SC-E02/GCS | SC-E03/GCS | SC-E04/GCS | SC-E05/GCS | |||
| 接線能力 | ||||||
| 主回路 | ||||||
| 單芯線、多股線 （直接連接） | 1根 | mm2 | 0.75～6 | |||
| 2根 | mm2 | 1～4 | ||||
| 2根 | mm2 | 1.5～6 | ||||
| 多股軟線（帶有套管）（直接連接） | 1根 | mm2 | 0.75～4 | |||
| 2根 | mm2 | 1～4 | ||||
| 端子螺釘尺寸 | M4 | |||||
| 緊固扭矩 | N·m | 1.2～1.5 | ||||
| 控制回路、輔助回路 | ||||||
| 單芯線、多股線 （直接連接） | 1根 | mm2 | 0.75～2.5 | |||
| 2根 | mm2 | 0.75～1.5 | ||||
| 2根 | mm2 | 1.5～2.5 | ||||
| 多股線、多股軟線（壓接端子連接） | mm2 | 0.75～2.5 | ||||
| 壓接端子最大寬度 | mm | 7.7 | ||||
| 端子螺釘尺寸 | M3.5 | |||||
| 緊固扭矩 | N·m | 0.8～1 | ||||
