屬性劃分：

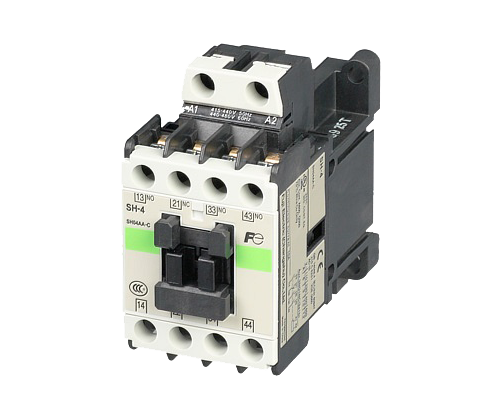

接觸器式繼電器
| SH-4 | |||
| 主回路特性 | |||
| 額定工作電流Ie(A) | AC-15 | 100～120V | 6 |
| 200～240V | 3 | ||
| 380～440V | 1.5 | ||
| 500～600V | 1.2 | ||
| AC-12 | 100～120V | 10 | |
| 200～240V | 8 | ||
| 380～440V | 5 | ||
| 500～600V | 5 | ||
| DC-13 | 24V | 3 | |
| 48V | 1.5 | ||
| 110V | 0.55 | ||
| 220V | 0.27 | ||
| DC-12 | 24V | 5 | |
| 48V | 3 | ||
| 110V | 2.5 | ||
| 220V | 1 | ||
| 約定發熱電流Ith(A) | 10 | ||
| 接通及分?jǐn)嚯娏?/td> | 100～120V | 60 | |
| (交流)（A） | 200～240V | 30 | |
| 380～440V | 15 | ||
| 500～600V | 12 | ||
| 預定發熱電流(A) | 10 | ||
| 最小使用電壓/電流 DC5V，3mA | |||
| SH-4 | |||
| 接線能力 | |||
| 主回路 | |||
| 單芯線、多股線 （直接連接） | 1根 | mm2 | 0.75～2.5 |
| 2根 | mm2 | 0.75～1.5 | |
| 2根 | mm2 | 1.5～2.5 | |
| 多股線、多股軟線（壓接端子連接） | mm2 | 0.75～2.5 | |
| 壓接端子最大寬度 | mm | 7.7 | |
| 端子螺釘尺寸 | M3.5 | ||
| 緊固扭矩 | N·m | 0.8～1 | |
| SH-4 | |||
| 可選用附件 | |||
| 輔助觸頭單元 | 頂裝 | SZ-A40 | 觸頭布置：4NO |
| SZ-A31 | 觸頭布置：3NO1NC | ||
| SZ-A22 | 觸頭布置：2NO2NC | ||
| SZ-A20 | 觸頭布置：2NO | ||
| SZ-A11 | 觸頭布置：1NO1NC | ||
| SZ-A02 | 觸頭布置：2NC | ||
| 側裝 | SZ-AS1 | 觸頭布置：1NO1NC | |
